WEICHEN HJMPF-14/40-HLCFOB6-SP-R 6/10KV 3×35+3×16/3+18×2.5+6F0

本產品為卷筒、卷盤高壓扁平電纜。高壓扁平電纜集動力、控制、光纖三合一扁平電纜于一體。廣泛應用于卷揚機、斗輪機、堆取料機、港口機械、輸送機械等重型機械設備，也可在拖鏈系統中用作卷揚機和牽引機。該電纜可敷設在干燥或潮濕的室內或室外工業環境中，也可用于室外敷設，如：鋼廠、煤場、礦場、發電廠、港口碼頭等工作條件惡劣的場所。

參考標準

13918253421

在線客服

客服一

產品詳情

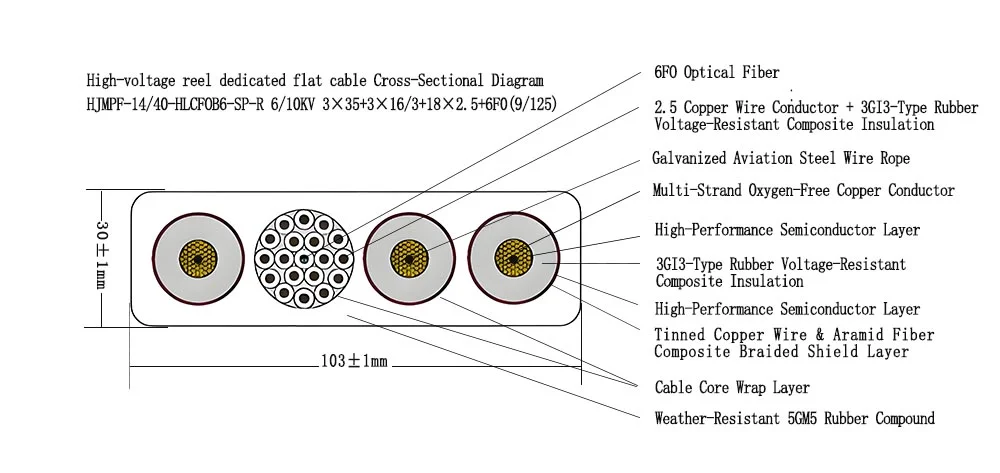

一、型號結構與功能解析?

?組件?

?主線芯?：3×35mm2 鍍錫銅導體（符合 DIN VDE 0295 Class 5），承擔 6/10kV 主電源傳輸。
?接地線芯?：3×16mm2 鍍錫銅導體（含 3 芯備用），保障設備安全接地?。
?高壓動力單元?：
?控制單元?：18×2.5mm2 銅芯控制線，傳輸設備控制信號（如傳感器、PLC 指令）?。
?光纖單元?：6 芯單模/多模光纖，支持實時數據通信?。

?防護與增強設計?

?屏蔽結構?：鍍錫銅絲編織屏蔽層（密度 ≥85%）+ 鋁箔繞包，雙重抗電磁干擾（EMI）?。

?護套材質?：高分子聚醚聚氨酯（PUR），厚度約 5mm，耐油污、抗 UV 老化、耐寒（-45℃）?。
?抗拉元件?：中凱夫拉纖維增強層，抗拉強度 ≥100N/mm2，適應卷筒頻繁拖拽?。

二、關鍵性能參數?

項目	參數值	測試標準/條件
額定電壓	6/10kV	IEC 60502-2
工作溫度	-45℃~+120℃（移動狀態：-40℃~+100℃）	長期運行?
彎曲半徑	固定安裝：6×D；卷筒移動：12×D	D=電纜厚度（約 30–35mm）?
絕緣電阻	≥500MΩ·km（20℃）	GB/T 3048?
動態彎曲壽命	>100 萬次	0.8MPa 壓力拖動測試?
光纖衰減	單模 ≤0.4dB/km（1310nm）	IEC 60793-2

三、典型應用場景?

?重型移動設備?

?港口機械?：岸橋起重機、斗輪機卷筒系統，同步傳輸高壓電力與控制信號?。
?礦山設備?：電動鏟運機、露天礦輸送機，耐受粉塵腐蝕與機械碾壓?。

?復合傳輸需求?

集成動力（10kV）、控制（18 路信號）、光通信（6 芯光纖），適用于智能倉儲 AGV 或自動化生產線?。

?極端環境?

高溫冶煉廠（長期 120℃）、低溫礦場（-45℃）、鹽霧海岸等惡劣工況?。

四、選型與安裝要點?

?匹配設備要求?

?卷筒系統?：需配套動態彎曲半徑 ≥12×D 的卷盤，避免護套開裂?。
?光纖接口?：定制光端機（如單模 SC/APC 接口），確保信號低衰減傳輸?。

?維護監測?
?定期測試?：

絕緣電阻（20℃ 下 ≥100MΩ）?。
光纖通斷與衰減值（OTDR 檢測）?。

?日常檢查?：護套磨損、變形（重點關注彎折部位）?。

WEICHEN HJMPF-14/40-HLCFOB6-SP-R 6/10KV 3×35+3×16/3+18×2.5+6F0
