一、電纜結構解析

1. ?18×0.75 mm2多芯纜?

• ?導體規格?：18芯截面積0.75 mm2的絞合銅線，單芯直徑約0.21 mm（符合國標GB/T 3956要求）。

• ?載流能力?：按國標GB 4706.1，6 mm2銅芯電纜長期載流約32~40A，0.75 mm2單芯載流約6~8A，需根據總負載核算。

• ?應用場景?：適用于機床、機械手等需多路信號/電力傳輸?shù)脑O(shè)備?

2. ?RG6同軸電纜?

• ?標準參數?：75Ω阻抗，外導體為單層銅編織網，外徑約6.15 mm（含護套）。

• ?高頻性能?：適用于閉路監控、有線電視等射頻信號傳輸（頻率范圍0~3 GHz），衰減低但屏蔽性弱于半柔性電纜?。

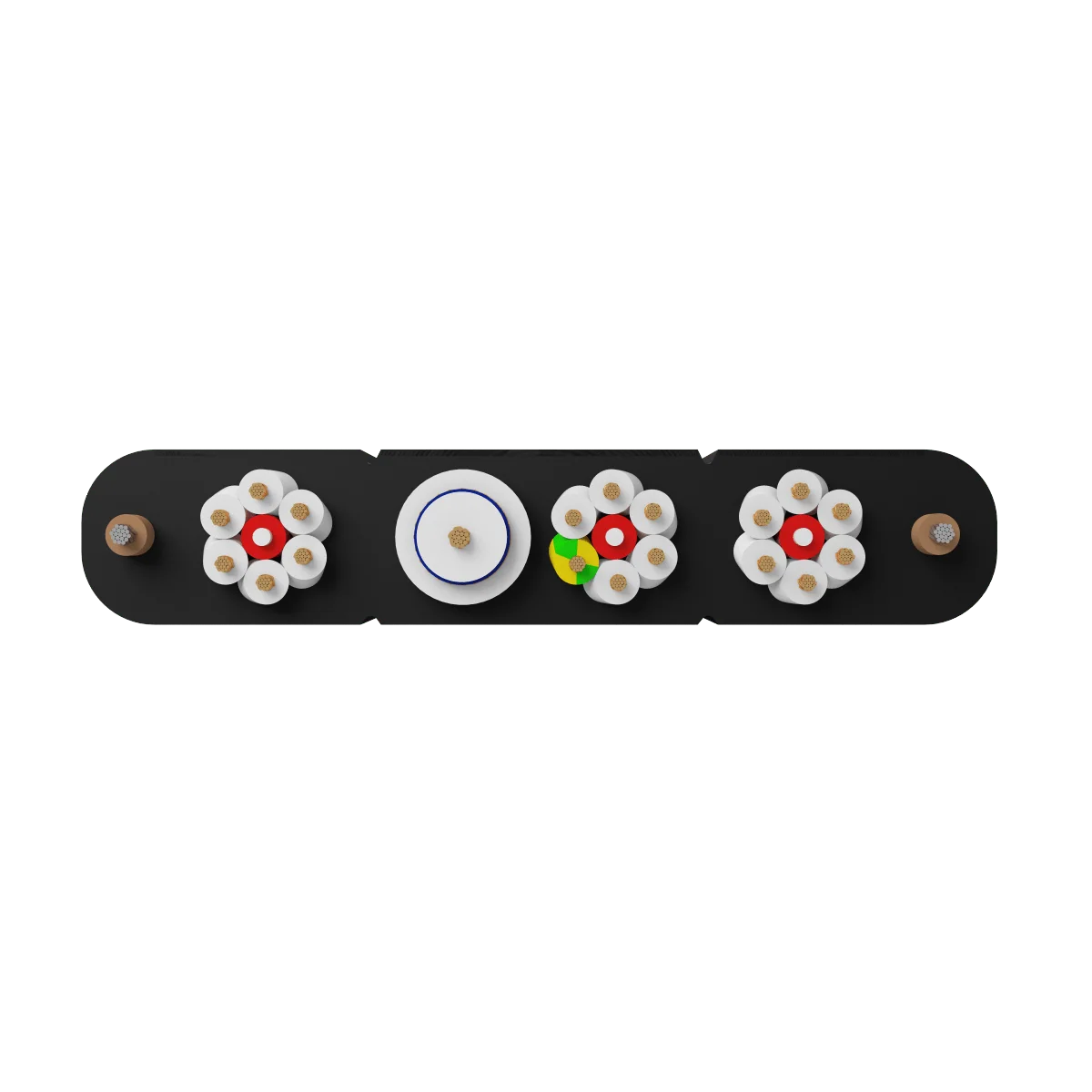

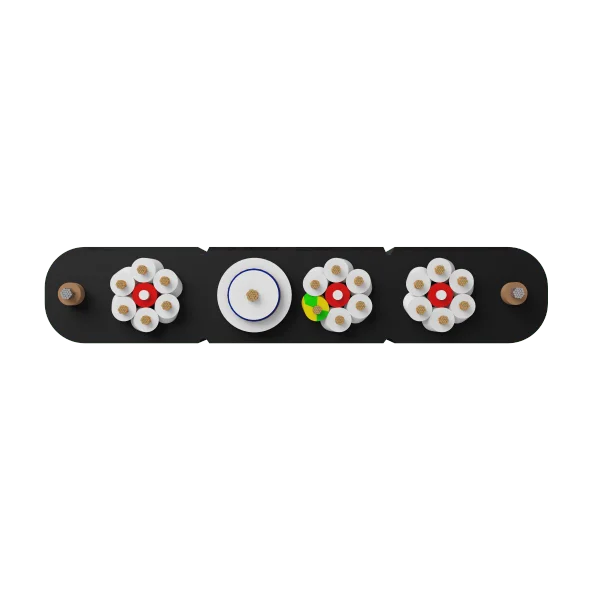

3. ?SBM扁平結構?

• ?機械特性?：扁平設計提升抗拉強度和耐彎曲性，適用于軌道設備、機器人等動態場景。

• ?防護等級?：外層護套一般采用耐磨PVC或硅橡膠，耐油、耐寒（如YFFBG系列）?。

二、關鍵性能與選型建議

?選型注意?：若用于高溫環境（如工廠烘烤設備），建議升級為硅橡膠護套的YFFBG型號；強電磁干擾場景需選三重屏蔽結構。

三、施工與敷設要點

1. ?動態敷設場景?

• 彎曲壽命需≥500萬次（機械手應用），避免使用剛性鎧裝層，改用芳綸纖維抗拉層?。

• 橋架內分層敷設：動力線（18×0.75 mm2）與信號線（RG6）間距≥50 cm，交叉時垂直隔離≥25 cm?。

2. ?終端處理?

• ?多芯線壓接?：銅芯需用鍍錫端子壓接，壓痕深度為端子壁厚50%~70%?。

• ?同軸接頭?：RG6的F型接頭屏蔽層覆蓋率需≥95%，防止信號泄露?。

•
