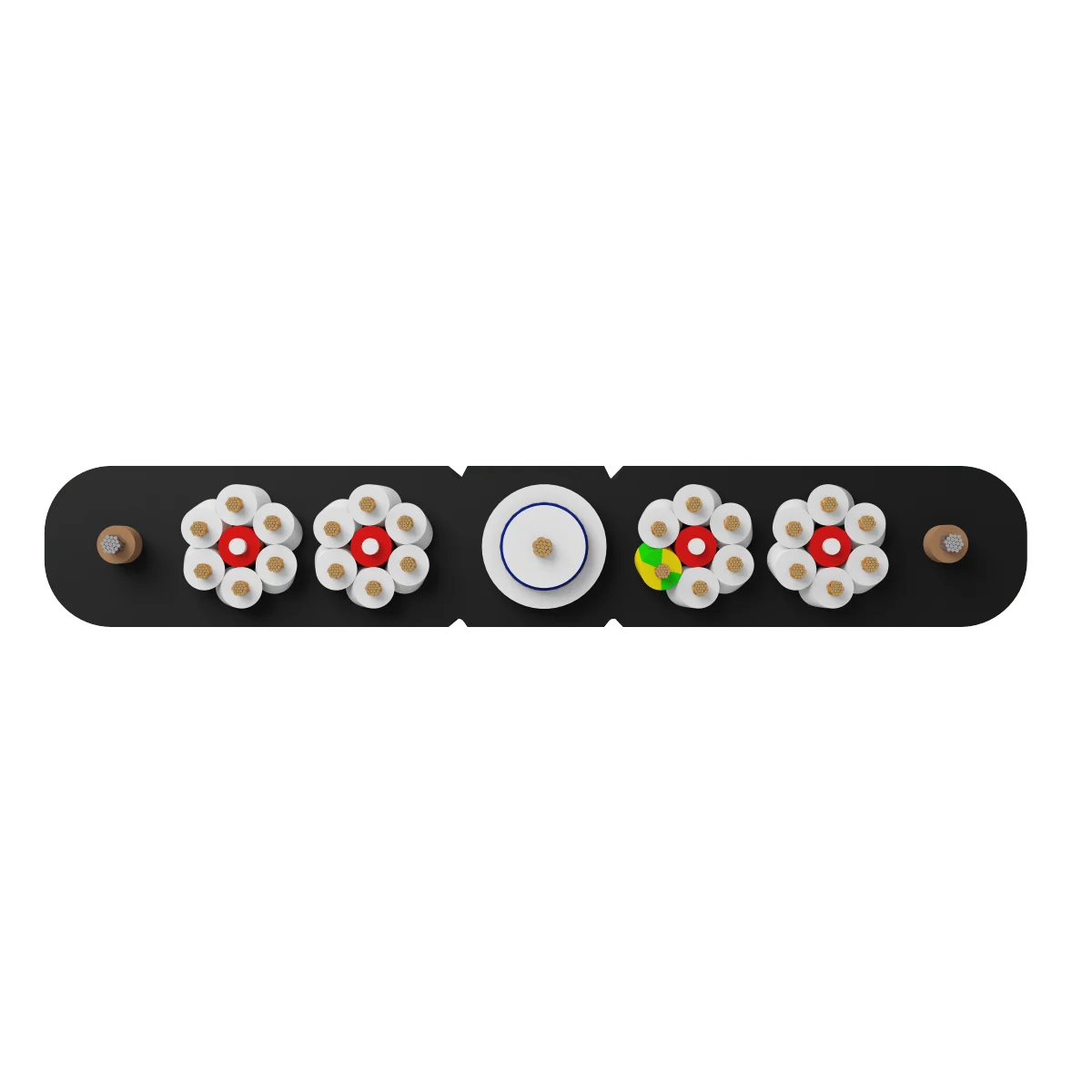

一、電纜結構解析

1. ?24×0.75 mm2動力線纜?

• ?導體?：24芯截面積0.75 mm2的絞合軟銅線（符合VDE0295 CLASS 5標準），單芯直徑約0.21 mm?。

• ?載流量?：?jiǎn)涡景踩d流約6~8A（20℃環境），24芯并聯理論最大載流144~192A，實際需考慮集膚效應和溫升降額（建議按70%折算）?。

• ?絕緣層?：丁腈或PVC混合材料，分色處理便于安裝識別?。

2. ?RG6同軸電纜?

• ?參數?：75Ω阻抗，發泡聚乙烯絕緣層，鋁箔+銅編織網雙屏蔽結構（編織密度≥85%）?。

• ?高頻性能?：適用于0~3GHz射頻信號傳輸（如閉路監控、有線電視），衰減值約20dB/100m@1GHz?。

3. 扁平設計?

• ?機械特性?：水平排列線芯避免扭絞，最小彎曲半徑低至8倍厚度（例：若厚度6mm，彎曲半徑≤48mm）?。

• ?增強結構?：可選配凱夫拉纖維或鍍鋅鋼絲承力元件，抗拉強度＞800N/mm2，延長移動場景使用壽命?。

二、核心性能參數

?注?：若用于起重機、行車等場合，建議選擇YFFBG型號（含抗拉芳綸紗），懸掛長度＞80m時需增加承力鋼絲?。

三、應用場景與選型建議

1. ?典型場景?

• ?重型移動設備?：起重機械、自動化物流線（需抗扭結與耐油污）?。

• ?復合信號傳輸?：舞臺設備（動力+視頻信號一體化）、電梯隨行電纜（參考36芯+同軸案例）?。

2. ?替代方案?

• ?高頻需求場景?：將RG6替換為RG11（直徑更大，衰減更低）或雙層屏蔽同軸線（如RG214）?。

• ?極端環境?：耐寒-45℃選硅橡膠護套（如GKFB系列），耐油污選丁腈-PVC混合護套?。

四、施工關鍵事項

1. ?敷設規范?

• 動力線與信號線（RG6）分層敷設，間距≥50cm；交叉時垂直隔離≥25cm?。

• 動態彎曲半徑≥8×電纜厚度，固定安裝≥6×厚度?。

2. ?終端處理?

• ?多芯端子壓接?：銅芯需鍍錫，壓痕深度為端子壁厚50%~70%?。

• ?同軸接頭?：F型接頭屏蔽層覆蓋率≥95%，避免信號泄露?。
